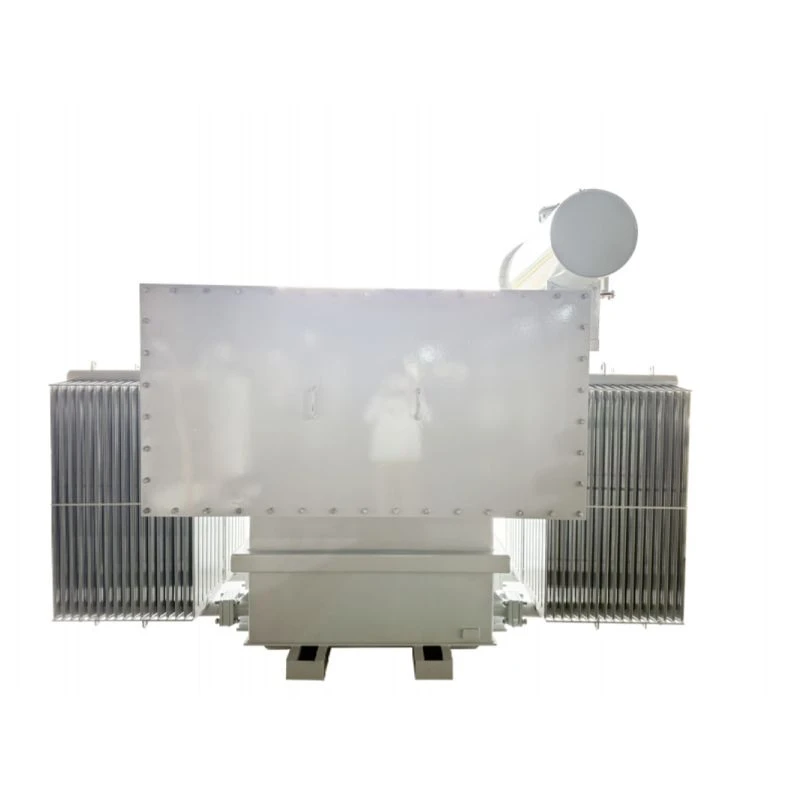

2500 KVA alajaama trafod-34,5/0,48 KV|Nicaragua 2026
Võimsus: 2500 kVA
Pinge: 34,5/0,48 kV
Funktsioon: 99,37% efektiivsus
Jiangshan Scotech Electrical Co., Ltd on üks usaldusväärsemaid 2500 kva alajaama trafode tootjaid ja tarnijaid-34,5/0,48 kv|Nicaragua 2026 Hiinas. Ostke siin müügiks kulutõhusaid tooteid ja hankige meie tehasest diagrammid. Lisateabe saamiseks võtke meiega ühendust.
Ööpäevaringseks tööks loodud, üllatusteta – Unit Substation Transformer hoiab teie kriitilised toimingud elus.
01 Kindral
1.1 Projekti kirjeldus
750 kVA agregaatalajaama trafo tarniti Nicaraguasse 2026. aastal. Trafo nimivõimsus on 2500 kVA koos KNAN jahutusega. Kõrgepinge on 34,5 kV ±2*2,5% väljavõtuvahemikuga (NLTC), madalpinge on 0,48 kV, need moodustasid Dyn11 vektorrühma.
See suurema võimsusega trafo on osa samast La India kullatöötlemistehase projektist Nicaraguas, mis teenindab rajatises suuremat koormust,{0}}sh töötlemisseadmed, konveierid ja abisüsteemid, mis nõuavad suuremat võimsustihedust. Sarnaselt 750 kVA võimsusega seadmele peab see seade taluma troopilise mägismaa kliimat: temperatuur kuni 32,8 kraadi, suhteline õhuniiskus kuni 79%, aastane sademete hulk 1239 mm ja keskkond, mis on täis bakteritega saastunud tolmu, kus elektriseadmete veepõhine puhastamine on piiratud.
SCOTECHi 2500 kVA alajaama trafo on loodud just selle rakenduse jaoks. Sellel on vastupidav õuealustele paigaldatav korpus, KNAN jahutus ja FR3 looduslik ester isolatsioonivedelik -PCB-vaba, väga tulekindel ja biolagunev keskkond, mis ületab mineraalõli niiskuse juhtimise ja paberiisolatsiooni säilitamise osas, mis on oluline pikaajalise töökindluse tagamiseks niisketes tingimustes. Trafo vastab RNC 07 ja ASCE{6}}/IBC2024 seismilise disaini nõuetele ning on ehitatud ööpäevaringseks pidevaks tööks 25-aastase disainieaga. Laiaulatuslikud tarvikud-sh õli- ja mähisetermomeetrid, vedeliku taseme indikaatorid, rõhualandusseadmed, gaasirelee ja õhutus{13}}tagavad täieliku töönähtavuse ja kaitse plaanipäraste hooldusintervallide vahel. NLTC astmelüliti, mille primaarpoolne vahemik on ±2 × 2,5%, võimaldab võrgu pingekõikumisi, mis on levinud kaugemates kaevanduspiirkondades.
See 2500 kVA seade täiendab oma väiksemat vastet, et katta töötlemistehase elektrijaotusvajaduste kogu spektri. Üheskoos tugevdavad need SCOTECHi pühendumust kaevandussektori jaoks keerulistes keskkondades missioonikriitiliste energialahenduste pakkumisele.
1.2 Tehniline kirjeldus
1500 kVA agregaadi alajaama trafo spetsifikatsiooni tüüp ja andmeleht
|
Tarnitud
Nicaragua
|
|
aasta
2026
|
|
Tüüp
üksus alajaama trafo
|
|
Standardne
IEEE C57.12.36-2007
|
|
Nimivõimsus
2500 kVA
|
|
Sagedus
60HZ
|
|
Faas
3
|
|
Jahutustüüp
KNAN
|
|
Primaarpinge
34,5 kV
|
|
Sekundaarne pinge
0,48 kV
|
|
Mähise materjal
Vask
|
|
Vektorrühm
Dyn11
|
|
Takistus
5.75%
|
|
Tõhusus
99.37%
|
|
Puudutage valikut Changer
NLTC
|
|
Puudutusvahemik
±2*2.5%
|
|
Koormuse kaotus puudub
2,5 kW
|
|
Koormuse kaotamisel
24 kW
|
1.3 Joonised
750 kVA agregaadi alajaama trafo skeemi joonis ja suurus.
 |
 |
 |
 |
02 Tootmine

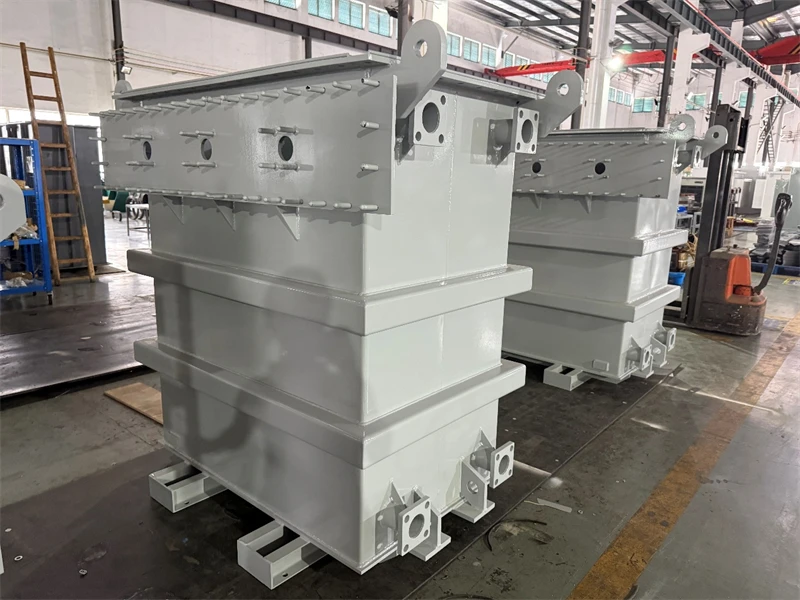

2.1 paak
Põhipaak on valmistatud vastupidavast keevitatud süsinikterasest plaadist, millel on tugev mehaaniline tugevus, mis tagab parema kaitse sisemise lühise rõhu tõusude eest. Kõik keevisõmblused läbivad täieliku lekkekindluse kontrolli. Pärast haavlipuhastamist ja fosfaadi eeltöötlust kantakse mitmekihiline korrosioonivastane tööstuslik kate, mis tagab suurepärase UV-kindluse ja korrosioonivastase toime troopilises ja kõrge niiskusega välistingimustes kaevandamiskeskkonnas. Tõsteaasad ja tõstepadjad on mugavaks tõstmiseks ja kohapealseks paigaldamiseks eelkeevitatud. Usaldusväärse kaitsemaanduse tagamiseks on ette nähtud mitu paagi maanduspolti. Üldine korpus vastab IP54 kaitseklassile, vältides tolmu, sademete ja võõrkehade sattumist pikaajalisel põllul töötamisel.
2,2 HV / LV kaablikarp
Trafo paagi kaanele on paigaldatud eraldi kõrgepinge ja madalpinge kaablikarbid, mis on projekteeritud vastavalt projektile põhjasisene kaabli marsruutimiseks. Jäik tihendiga korpus tagab tolmukindla ja ilmastikukindla jõudluse. Piisav sisemine kliirens mahutab kliendi tarnitud toitekaablid, kaablikingad, maandusvardad ja liigpingepiiriku otsad. Lukustatavad juurdepääsukatted lihtsustavad kaabli lõpetamist, visuaalset kontrolli ja tavapärast hooldust. Kõrgpinge kaablikarp on mõeldud keskpinge varjestatud toitekaablite jaoks, samas kui madalpinge kaablikarp on konfigureeritud mitme juhtmega madalpinge toitekaablite jaoks, järgides ANSI väljalõpetamise tava.
2.3 Hingamine
Õlikonservaatori peale on paigaldatud dehüdreeriv silikageeli õhutus, mis toimib õlikonserveerimissüsteemi atmosfääriliidesena. See on varustatud õlitihendi püüduriga õhus lenduva tolmu filtreerimiseks; värvi näitav silikageel annab hoolduspersonalile visuaalselt märku, kui niiskuse neeldumine jõuab küllastumiseni. See blokeerib niiske välisõhu sisenemise konservaatorisse õlimahu soojuspaisumise kokkutõmbumistsüklite ajal, kaitstes isolatsiooniõli niiskuse saastumise eest ja pikendades sisemiste isolatsioonimaterjalide kasutusiga, mis on kõrge niiskusega troopiliste kasvukohtade jaoks ülioluline.

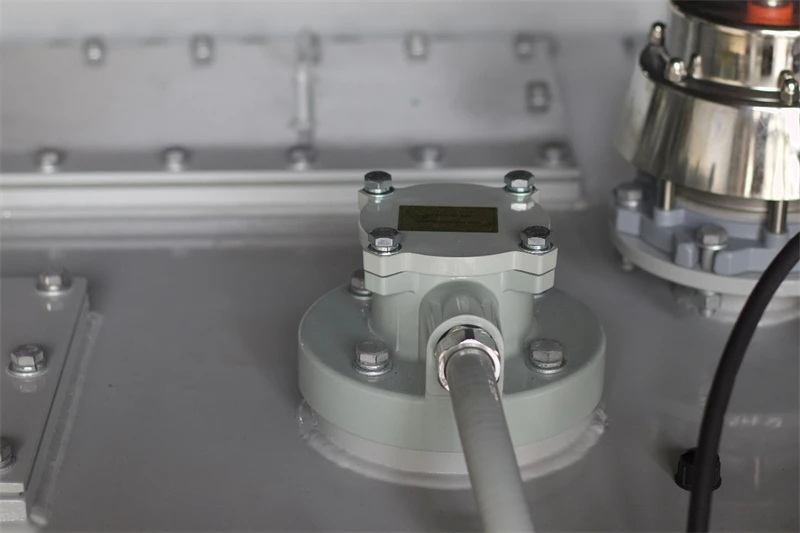

2.4 gaasirelee (Buchholzi relee)
Buchholzi gaasirelee on paigaldatud peapaagi ja õlikonservaatori vahelisele ühendustorustikule, mis toimib südamiku mitteelektrilise rikkekaitsena. See tuvastab gaasi kogunemise, mis on põhjustatud väikestest sisemistest riketest ja järsu õlilööke, mille põhjustab mähise tõsine rike. Sisseehitatud häire- ja väljalülituskontaktid edastavad kaugsignaali PCS/SCADA süsteemile: häiresignaal käivitatakse aeglase gaasi kogunemise korral, samas kui väljalülituskäsk aktiveeritakse suurtest sisemistest defektidest põhjustatud vägivaldse õlitõusu korral. See annab varajases staadiumis hoiatuse isolatsiooni lagunemise, kuumade kohtade ülekuumenemise ja sisemiste kaaretõrgete eest.
2.5 Õlikonservaator
Terasest valmistatud õlikonservaator (paisupaak) on paigaldatud trafo peale, kompenseerides temperatuurikõikumistest tingitud õlimahu muutusi. See säilitab stabiilse positiivse rõhu põhipaagi sees, vähendab otsekontakti isolatsiooniõli ja atmosfääri vahel ning aeglustab õli oksüdatsiooniga vananemist. Integreeritud õlitaseme indikaator koos häirekontaktidega jälgib reaalajas õlikogust; kõrge/madala õlitaseme häiresignaalid saab ühendada kaugseire terminaliga. Täiteava, tühjenduskork ja proovivõtuotsik on eelnevalt paigaldatud õli täiendamiseks, proovivõtuks ja tühjendamiseks kohapeal.

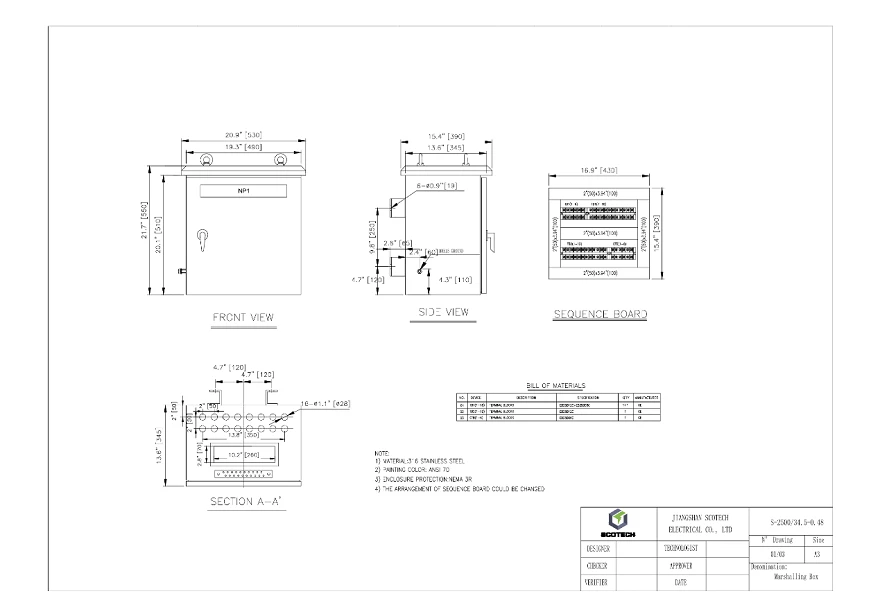

2.6 Klemmikarp
Lisaklemmkarp on tihendiga lukustatav terasest korpus sekundaarahela juhtmestiku jaoks. Eelmärgistatud klemmliistud mahutavad kõik kaitseseadmete signaaliahelad, sealhulgas Buchholzi relee, rõhualandusklapp, õlitemperatuuri näidik ja mähise temperatuuri indikaator. See eraldab suure võimsusega peavooluahela madalpinge seire- ja häirejuhtmestikust, tagab töökindlad kaablitihendid välijuhtimiskaabli sisendiks ning hoiab sekundaarsed ühendused kaitstuna välistolmu ja niiskuse eest, lihtsustades ühendamist tehase PLC ja SCADA süsteemidega.
2.7 Voolutrafo väljundkarp
Spetsiaalses CT-väljundkarbis on sisseehitatud voolutrafode sekundaarsed klemmid. See isoleerib CT sekundaarse juhtmestiku peamistest kõrgepinge sektsioonidest. Märgitud lühisklemmid on ette nähtud ohutuks CT sekundaarseks lühiseks kasutamiseks kasutuselevõtu ja hoolduse ajal. Tihendiplaadid on reserveeritud varjestatud instrumendi kaabli sisendiks. See spetsiaalne sektsioon väldib juhtmestiku vigade ohtu, tagab töötajate ohutuse ja tagab stabiilse signaaliülekande mõõtmis- ja kaitsereleede jaoks.
2.8 Nullfaasi puks (neutraalpuks)
Nullfaasi nullipuks on ette nähtud tugevalt maandatud madalpinge nullahela jaoks. See tagab tugeva isolatsiooni ja mehaanilise toe neutraaljuhtme väljavoolule, piisava roomekaugusega, mis sobib välistingimustes saastunud kaevandusatmosfääri jaoks. See ühildub täielikult 4-juhtmelise madalpinge jaotussüsteemiga ja võimaldab usaldusväärset neutraalkaabli lõpetamist. Kvaliteetsed tihendustihendid takistavad vihmavee ja niiskuse läbitungimist paagi läbiviigukohas.
2.9 Radiaator
Moodulplaattüüpi radiaatorid kasutavad KNAN-i (Kernel Natural Air Natural) jahutusrežiimi jaoks kõrge efektiivsusega soojuse hajutamise struktuuri. Radiaatori sektsioonid ühendatakse peapaagiga isoleerivate liblikklappide kaudu; üksikud radiaatoripangad saab asendamiseks isoleerida ilma täispaagi trafoõli tühjendamata. Optimeeritud õlivoolukanali paigutus parandab loomulikku konvektsiooniga soojusvahetust, hajutab tõhusalt südamiku ja mähise kadudest tekkivat soojust pideva täiskoormusega töötamise korral ning hoiab mähise ja kuuma punkti temperatuuri tõusu IEEE määratud piirides 24 7 365 pideva töötsükli jaoks troopilisel ümbritseval temperatuuril.
03 Testimine
Iga seade läbib enne tarnimist täieliku tehase vastuvõtutesti (FAT) kooskõlas ANSI/IEEE C57.12.00 2021 & C57.12.90 2021. Testi ulatus hõlmab mähise takistuse mõõtmist, teisendussuhte ja faasisuhte kontrollimist, koormuse kadu ja koormusvoolu katset, koormuskadude ja lühise impedantsi mõõtmist, rakendatud pinge taluvuse testi, indutseeritud ülepinge vastupidavuse testi, 24-tunnist rõhulekkekindluse testi, isolatsioonitakistuse mõõtmist ja isolatsiooniõli dielektrilise tugevuse testi. Teostatakse kõigi kaitsetarvikute häire-/väljalülituskontaktide funktsionaalne kontroll. Täielik allkirjastatud katsearuanne tarnitakse koos iga trafoga. Temperatuuri tõusu test on kliendi soovil valikuline.
04 Pakkimine ja saatmine

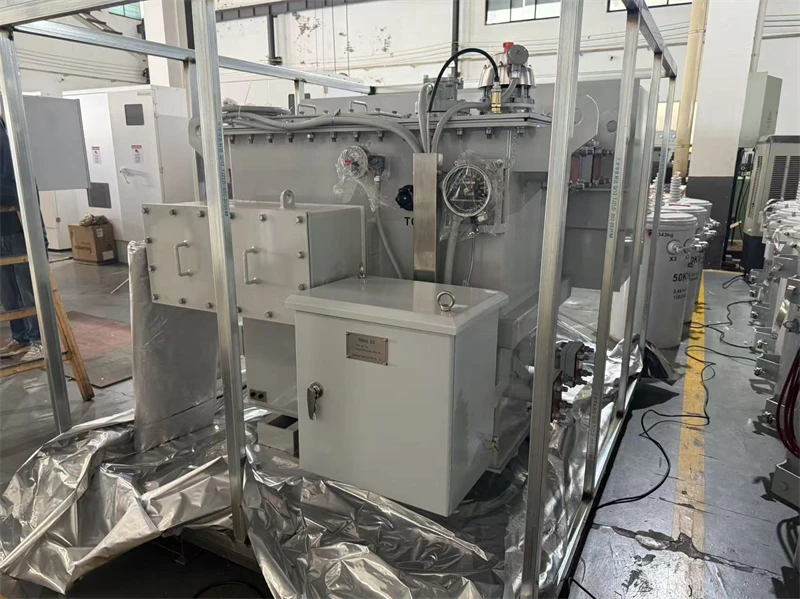

4.1 Pakkimine
4.2 Saatmine
05 Sait ja kokkuvõte
See 750 kVA üksuse alajaama õliga sukeldatud trafo on konstrueeritud vastavalt ANSI/IEEE standarditele raskete välistingimustes kasutatavate tööstuslike ja kaevanduste jaoks 60 Hz võrgusüsteemiga. Integreeritud tugev teraspaak, laiaulatuslik mitteelektriline kaitsekomplekt, kõrge töökindlusega jahutussüsteem ja hästi korraldatud lisaruumid, toetab 24-tunnist pidevat täiskoormusega töötamist kõrgel temperatuuril ja kõrge niiskusega troopilises keskkonnas. Kõik tarvikud on täielikult eelpaigaldatud lihtsaks paigaldamiseks, kasutuselevõtuks ja kaugseireks. Ranged tehase testimisprotseduurid tagavad alajaama toitejaotuslahenduse stabiilse jõudluse, väikese kadu ja pikaajalise tööea.
