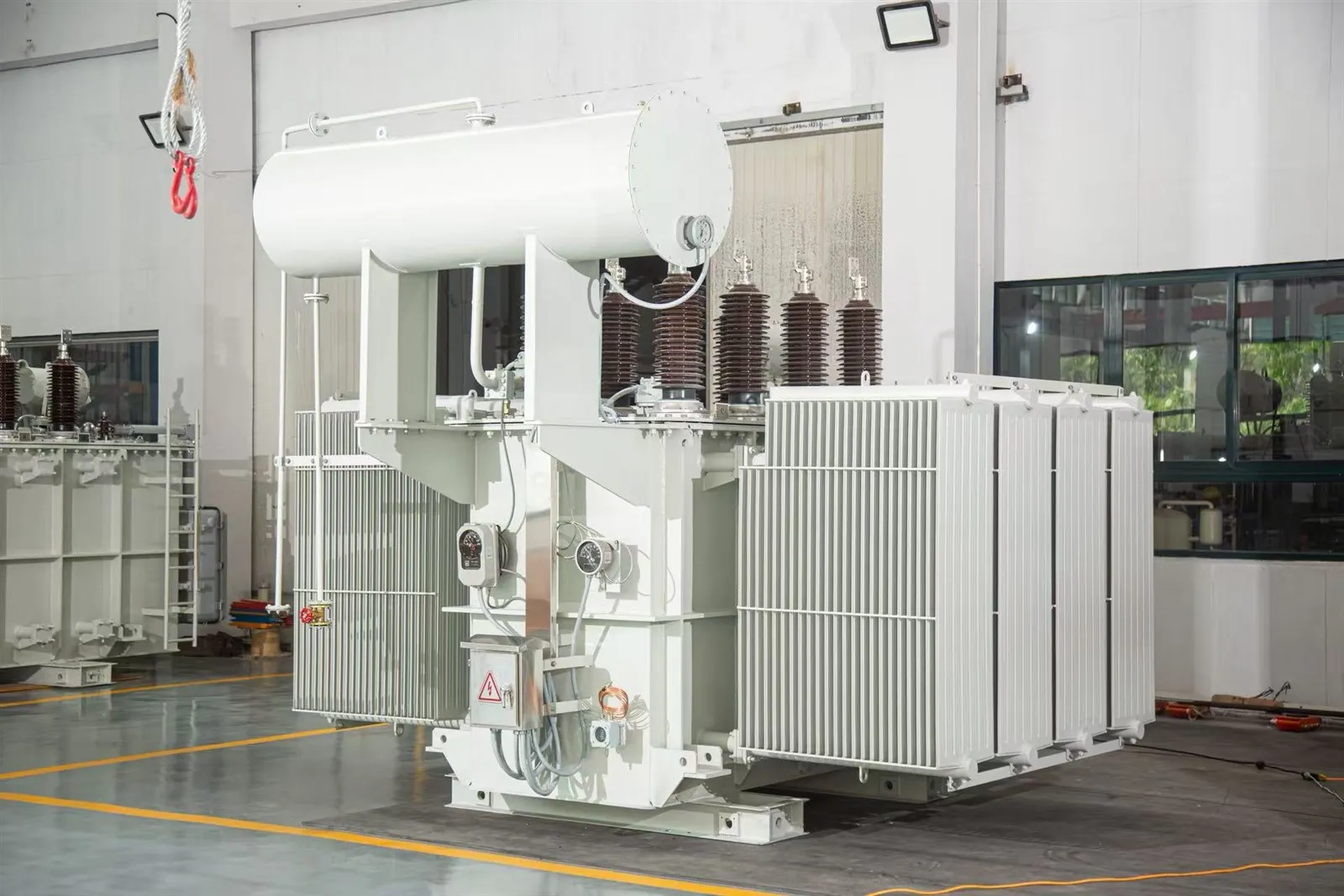

8 MVA väike jõutrafo-33/33 kV|Zimbabwe 2024
Võimsus: 8MVA
Pinge: 33/33kV
Funktsioon: OLTC-ga
1.1 Projekti taust
8 MVA automaatne jõutrafo tarniti Lõuna-Aafrikasse 2022. aastal.
Õlitrafo nimivõimsus on ONAF-jahutusega 8000 KVA, primaarpinge on 33 kV ±10*1,5% väljalülitusvahemikuga (OLTC), sekundaarpinge on 33 kV, moodustasid YNa0 vektorrühma. Kõrge-pinge (HV) mähis on täht-ühendatud nulliga (Y). siin ei ole faasinihet kõrgepinge ja madalpinge mähiste vahel (tähistatud "0"). Võimaldab pinget reguleerida kõrge{11}}pinge poolel ilma koormust katkestamata. Kompenseerib pinge kõikumisi võrgus või koormuse poolel. Kõrge mehaaniline ja elektriline tugevus tagab pikaajalise{14}}töö minimaalse seisakuajaga. Loomuliku jahutuse režiimis (ONAN) saab trafo töötada murdosaga oma täisvõimsusest. ONAF-režiimis võimaldab sundõhkjahutus trafol saavutada täiskoormuse (80MVA).
1.2 Tehniline kirjeldus
8 MVA jõutrafo spetsifikatsioon ja andmeleht
|
Tarnitud
Lõuna-Aafrika
|
|
aasta
2022
|
|
Mudel
OSFZ-8 MVA-33/33 KV
|
|
Tüüp
Õlisse sukeldatud jõutrafo
|
|
Standardne
IEC 60076
|
|
Nimivõimsus
8MVA
|
|
Sagedus
50HZ
|
|
Faas
Kolm
|
|
Jahutustüüp
ONAF
|
|
Primaarpinge
33 KV
|
|
Sekundaarne pinge
33 KV
|
|
Mähise materjal
Vask
|
|
Vektorrühm
YNa0
|
|
Takistus
0.98%
|
|
Puudutage valikut Changer
OLTC
|
|
Puudutusvahemik
±10*1.5%
|
|
Koormuse kaotus puudub
2,5 kW
|
|
Koormuse kaotamisel
16 kW
|
|
Aksessuaarid
Standardne konfiguratsioon
|
|
Märkused
N/A
|
1.3 Joonised
8 MVA jõutrafo diagrammi joonis ja suurus.
02 Tootmine
2.1 Tuum
Südamik koosneb mitmest virnastatud räniterasest lehtedest, mida hoitakse koos kinnitusdetailide ja rihmadega, et säilitada konstruktsiooni stabiilsus. Punane raam pakub tuge ja kinnitust, üla- ja alaosas on tugevdatud ühendusdetailid. Südamiku keskosas on kasutatud mitut kihti isolatsioonimaterjali, et vähendada pöörisvoolukadusid. Üldine struktuur on kindel, pinnakaitsega töötlusega, mistõttu sobib see stabiilset magnetvälja nõudvatesse tööstuskeskkondadesse.
2.2 Mähis
Mähised on trafo põhikomponendid, need on valmistatud kvaliteetsest-hapnikuvabast vasest. Meie arenenud tehnoloogia ja kogemuste põhjal on meie mähistel järgmised omadused:
1. Mähised on võimelised taluma valgustuse ülepinget, mööduvat liigpinget, pikaajalist ülepinget.
2. Kõrge kuumuskindel tugevus, see on võimeline pidevalt töötama üle 20 aasta voolu tekitatud soojuse all.
3. Mähised peavad vastu{1}}lühisvoolule.
4. Kõrge mehaaniline tugevus.
2.3 Paak
Meie ettevõtte toodetud trafopaakidel on palju eeliseid:
1. Kvaliteetsed materjalid: kasutame kvaliteetset terast, et muuta meie kütusepaagid vastupidavaks ja tugevaks.
2. -Korrosiooni- ja plahvatuskindel-konstruktsioon: meie kütusepaagid on spetsiaalselt töödeldud, et neil oleks suurepärased-korrosioonivastased omadused, ja need on projekteeritud vastavalt asjakohastele standarditele, et vältida tulekahju või plahvatust.
3. Täppistöötlus: kasutame täiustatud töötlemisseadmeid ja tehnoloogiat, et tagada kütusepaagi täppistöötlus, et tagada selle mõõtmete täpsus ja montaaži kvaliteet.
4. Välimuse kujundus: pöörame tähelepanu kütusepaagi välimusele, et selle välimus oleks ilus ja helde, samas vastaks tööstusstandarditele.
5. Kohandamise võimalus: saame pakkuda kohandatud paagilahendusi vastavalt klientide erinõuetele, et rahuldada erinevate trafode vajadusi.
2.4 Lõplik kokkupanek
Südamiku ja mähise kokkupanek: südamiku ja mähise mähised, mis on automaatse trafo olulised komponendid, on kokku pandud. See hõlmab mähispoolide hoolikat paigutamist ja kinnitamist ümber südamiku, et luua pinge muundamiseks vajalik magnetahel.
Isolatsioon ja kaitse: Isolatsioonimaterjale kasutatakse mähise poolide kaitsmiseks kahjustuste eest ning elektriohutuse ja töökindluse tagamiseks. See võib hõlmata isoleerlintide, lakkide või muude kaitsekatete kasutamist.
Klemmide ühendamine: Mähispoolide klemmid ühendatakse autotrafo vastavate pistikute või klemmidega, tagades jõuülekande täieliku elektriahela.
03 Testimine
1. Isolatsioonitakistuse test: katsetage isolatsioonitakistust, et veenduda, kas isolatsiooni jõudlus vastab nõuetele.
2. Pöördetakistuse test: katsetage pöördetakistust, et tagada mähiste hea isolatsioon ja ühenduvus.
3. Lülituspinge test: Katsetage vahepinget, et tagada mähiste vahelise isolatsiooni vastavus nõuetele.
4. Pingetest: rakendage teatud vahelduv- või alalisvoolu kõrgepinget, et kontrollida seadme isolatsioonivõimet kõrge rõhu all.
5. Alaldi test: testige alaldi jõudlust ja tõhusust.
6. Koormuskatse: kontrollige trafo jõudlust nimikoormusel.
7. Lühise test: testige trafo jõudlust lühise tingimustes.
8. Ületemperatuuri test: kontrollige trafo töövõimet ja isolatsioonivõimet kõrge temperatuuriga keskkonnas.
04 Pakkimine ja saatmine
4.1 Pakkimine
Pakkematerjaliks valime puitkasti, kuna see talub trafo kaalu ja suurust. Seejärel kinnitatakse trafo turvaliselt pakendi külge rihmade või sulgudega, et vältida transpordi ajal liikumist.
4.2 Saatmine
Käsitsemisel ja transportimisel hoolitseme alati selle eest, et trafot oleks kaitstud tolmu, niiskuse ja füüsiliste kahjustuste eest. Pakendil on ka ohutu transpordi tagamiseks märgistatud nõuetekohase käsitsemise juhised ja hoiatussildid. Transpordi ajal jälgime pidevalt trafosid kahjustuste või nihkete suhtes ning rakendame vajadusel täiendavaid ettevaatusabinõusid veose ohutuse tagamiseks. Sihtkohta saabumisel eemaldatakse pakend hoolikalt ja trafot kontrollitakse enne paigaldamist võimalike kahjustuste suhtes.
05 Sait ja kokkuvõte
Ettevalmistus: kontrollige trafo vundamenti ja seadmete olekut, tehke isolatsioonikontrollid ning valmistage ette sobivad tõste- ja taglastööriistad.
Tõstmine: Tõstke trafo, kasutades selleks määratud tõstepunkte, veenduge, et see oleks õigesti joondatud ja loodis, seejärel kinnitage see kindlalt vundamendi külge.
Lisaseadmete koost: paigaldage puksid, jahutusradiaatorid ja muud abikomponendid, tagades, et kõik ühendused on tihendatud ja pingutatud vastavalt spetsifikatsioonidele.
Õli sissepritse: teostage õli vaakumtäitmine suure -tõhusa õlipuhastussüsteemi abil. Lekke vältimiseks jälgige õlitaset ja veenduge, et kõik tihendid on terved.
Testimine: viige läbi isolatsiooni-, suhte-, tühi{0}}koormus- ja-lühisetestid.
Maandus: seadistage maandussüsteem ja mõõtke maandustakistus, et tagada ohutu ja usaldusväärne töö.
Kasutuselevõtt: kontrollige veelkord-kõiki paigaldusetappe, viige läbi sammhaaval--koormustestimine ja lülitage trafo ametlikult pingesse, kui kõik jõudlusparameetrid on vastuvõetavates piirides.
