3000 kVA padjanditrafo-25/0,6 kV|Kanada 2025

01 Kindral

1.1 Projekti kirjeldus

3000 kVA kolmefaasiline padjandiga trafo tarniti Kanadasse 2025. aastal. Trafo nimivõimsus on 3000 kVA ONAN jahutusega. Primaarpinge on 25GrdY/14,434 kV ±2*2,5% väljavõtuvahemikuga (NLTC), sekundaarpinge on 0,6Y/0,347 kV, need moodustasid YNyn0 vektorrühma.

Meie CSA{0}}sertifitseeritud pad-paigaldatud trafod on loodud ohutuks, usaldusväärseks ja tõhusaks elektrijaotuseks linna-, äri- ja tööstusrakendustes. Need vastupidavad seadmed, mis on loodud vastama standarditele CSA C227.4:21, tagavad täieliku vastavuse Kanada elektriohutusnõuetele, pakkudes suurepärast jõudlust karmides ilmastikutingimustes ja suure koormusega keskkondades.

Kompaktsete, rikkumiskindlate-korpuste, täiustatud jahutussüsteemide ja korrosioonikindlate-materjalidega meie trafod tagavad pikaajalise-vastupidavuse minimaalse hooldusega. Meie CSA-heakskiidetud pad-kinnitusega trafod pakuvad usaldusväärseid toitejaotuslahendusi, mida toetavad ranged testimised ja kvaliteedi tagamine, olenemata sellest, kas tegemist on maa-aluste-üle{5}}vooluga muundamise, taastuvenergia integreerimise või kommunaalvõrgu uuendamisega.

1.2 Peamised disaini esiletõstmised

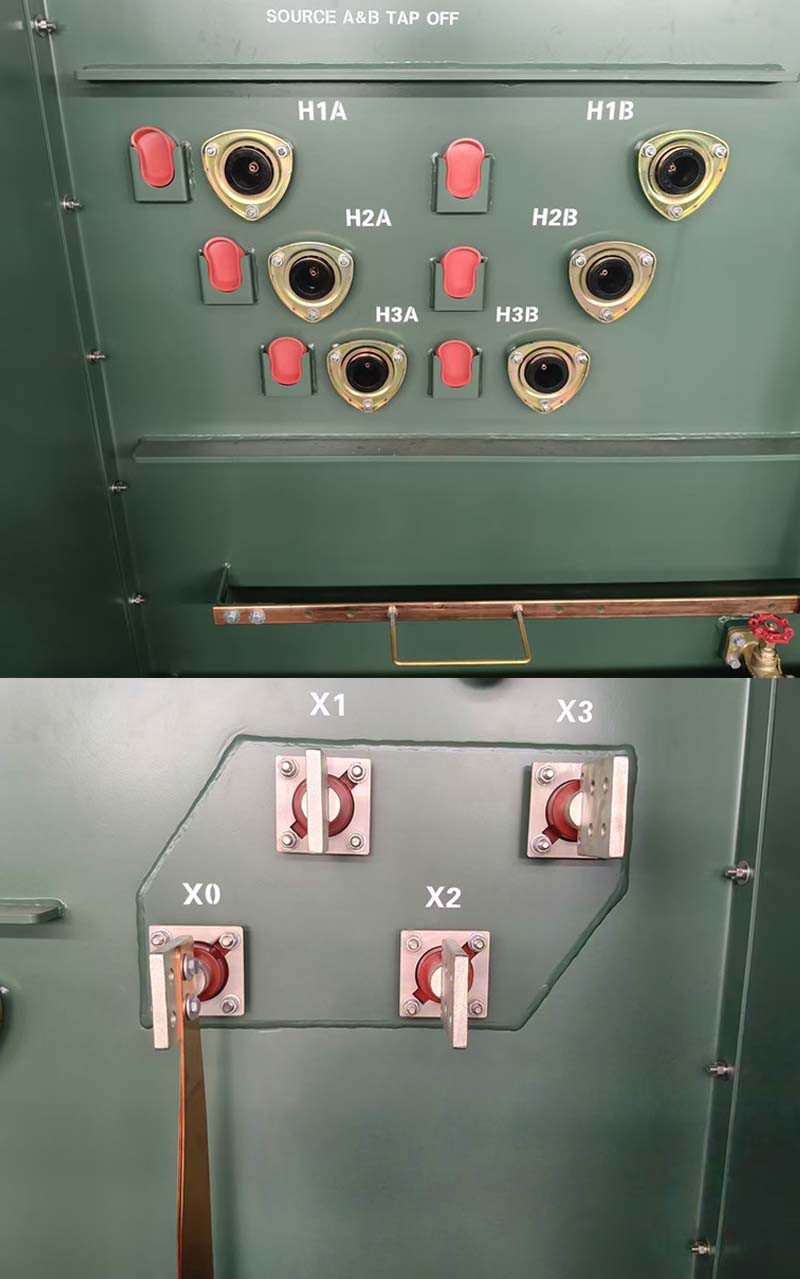

Rõnga peapistik{0}}struktuuris Sellel trafol on seadistamisel rõngaspeapistik-, mis muudab võrku lülitamise kiireks ja paindlikuks; hooldus on ka lihtsam, operaatoritele ohutum. Kõrge ja madalpinge ühendused Kõrge{0}}- ja madalpinge{1}}liidesed on hoolikalt paigutatud; kompaktne paigutus, lihtne ühendada laadimislülitite või muude seadmetega. Säästab ruumi ja hoiab asjad korras. Front Dead{0}}otsakujundus Esi{0}}tupikotsa disain lisab täiendava turvakihi. Operaatorid saavad osi kontrollida või käsitseda, muretsemata pinge all oleva kõrge-pingekontakti pärast. BIL ja läbiviikude paigutus Kõrge-pinge BIL kuni 125 kV, madal-pinge nelja-auguga läbiviigud. Pakub tugevat isolatsiooni, usaldusväärset jõudlust ja mugavat paigaldust,{5}}sobib hästi nii linna- kui ka tööstusvõrkudesse.

1.3 Tehniline kirjeldus

3000 kVA plaatkinnitusega trafo spetsifikatsiooni tüüp ja andmeleht

1.4 Joonised

3000 kVA padjandiga paigaldatud trafo diagrammi joonis ja suurus.

02 Tootmine

	Rauast südamik:Pad{0}}paigaldatud trafo raudsüdamikul on tavaliselt kolme-faasi viie-osaga virnastatud südamik, mis on valmistatud suure-läbilaskvusega räniterasest laminaadist. See konstruktsioon sisaldab kolme põhiharu (kolme{5}}faasimähise mähimiseks) ja kahte abikülgmist haru, mis moodustavad suletud magnetahela, et minimeerida koormuse kadu ja voo leket. Lamineeritud kihid vähendavad pöörisvoolukadusid, samas kui viie{8}}jäseme konfiguratsioon parandab magnetilist tasakaalu, muutes selle ideaalseks mitmesuguste koormuste{9}}rakenduste jaoks, millel on kõrge efektiivsus ja madal müratase.
	Kerimine: pad{0}}paigaldatud trafo mähisel on kombineeritud madalpinge-fooliummähis ja kõrge-pingejuhtme mähis. Kõrgepinge poolne primaarmähis on dielektrilise tugevuse ja jahutuse tõhususe suurendamiseks keritud isoleeritud vasktraadiga. Madalpinge pool kasutab alumiinium- või vaskfooliummähiseid koos kihtidevahelise isolatsiooniga, mis pakub kompaktset konstruktsiooni, väiksemaid kadusid ja suurt mehaanilist stabiilsust. See hübriidmähise konfiguratsioon parandab trafo tõhusust ja töökindlust nõudlike välisrakenduste jaoks.
	Tank: Padja{0}}trafo paak kasutab tavaliselt korrosioonikindlast terasest valmistatud õlipaake, millel on sisemine õlikamber ja välimine kaitsekesta, et vältida lekkeid ja keskkonna saastumist. Kompaktsel paagil on tugevdatud ribid rõhukindluse tagamiseks ja integreeritud jahutusribid, mis parandavad soojuse hajumist. See disain järgib keskkonnaeeskirju, tagades samas pikaajalise-tihenduse töökindluse ja ohutuse välitingimustes.
	Maandusrihm Vask: Pakub madala -impedantsi tee-nii et kõik ootamatud lekked, rikkevoolud lähevad otse maasse, hoiavad inimesi ja seadmeid ohutuna. Aitab ka elektriliste häirete, liigpingete korral, mis ilmnevad, kui maandus pole täiuslik. Vask, tugev ja korrosioonikindel, väga hea juht; kestab kaua, töökindel, töökindlus on lihtne. CSA maandusklamber:Standardeeritud kinnituspunkt maandusjuhtmete või rihmade ühendamiseks; tagab, et maandus vastab CSA ohutusstandarditele, sertifitseerimisnõuetele. Klambri disain-tugev, talub mehaanilist pinget, vibratsiooni, tuult ja korrosiooni; pakub vastupidavat ja usaldusväärset maanduslahendust, mida on lihtne paigaldada ja kontrollida.

03 Testimine

Ei.	Testi üksus
1	Vastupidavuse mõõtmised
2	Suhte testid
3	Faasi{0}}suhtetestid
4	Puuduvad-koormuskadud ja ergutusvool
5	Koormuskaod impedantsi pinge ja efektiivsus
6	Rakendatud pinge test
7	Indutseeritud pinge taluvuse test
8	Lekkekatse
9	Isolatsioonitakistuse mõõtmine
10	Õli test

04 Pakkimine ja saatmine

4.1 Pakkimine

1. Asetage 3-faasiline trafo alusele, katke see tina fooliumkotiga, sulgege kott algselt avaga, imege läbi ava tolmuimejaga ja seejärel sulgege ava. Roostetamise vältimiseks pange sisse kuivatusaine.
2. Lisa trafo ümber nurgakaitsed (vaht/plast/papp) ja mässi see kaitsekilega.
3. Pakkige see puidust kasti ja pihustage kastile tõstuk ja raskuskeskme märgistus.

4.2 Saatmine

Padja{0}}paigaldatud trafo pakitakse puidust kasti ja laaditakse tõstuki abil veoautole, seejärel transporditakse konteineri sadamasse. See saadetakse CIF-tingimustel (kulu, kindlustus ja kaubaveo) meretranspordiga sihtsadamasse Montreali, Kanada. Kogu protsess tagab niiskuskindluse-, põrutuskindluse ja turvalise kinnituse vastavalt rahvusvahelistele transpordistandarditele.

05 jõudluse eelised

Kõrge kasutegur ja väikesed kaod
Tõhusus saavutab 99,37%, samas kui tühi-koormus ja koormuskadud jäävad madalaks-säästab energiat ja vähendab jooksvaid kulusid.

Vastupidavad alumiiniummähised
Alumiiniummähised, standardiseeritud ja kauakestvad{0}; kerge, vastupidav, minimaalse hooldusega. Mõeldud suure koormusega-kasutamiseks, kuid igapäevases kasutuses prognoositav.

Ülekoormusvõime ja töökindlus
Ülekoormustega hästi toime. Isegi äkilise suure koormuse korral püsib see stabiilsena. Kõrge töökindlus, minimeerib seisakuid.

Tasakaalustatud töö kolme{0}}faasilise süsteemiga
Hoiab kõik kolm faasi tasakaalus. Sujuv töö, väiksem rikete oht. Üldiselt saavad energiatõhusad, ohutud ja hõlpsasti kasutatavad-operaatorid sellele päevast päeva loota.
