150 KVA 3-faasiline padjanditrafo-34,5/0,208 KV|USA 2025

01 Kindral

1.1 Projekti kirjeldus

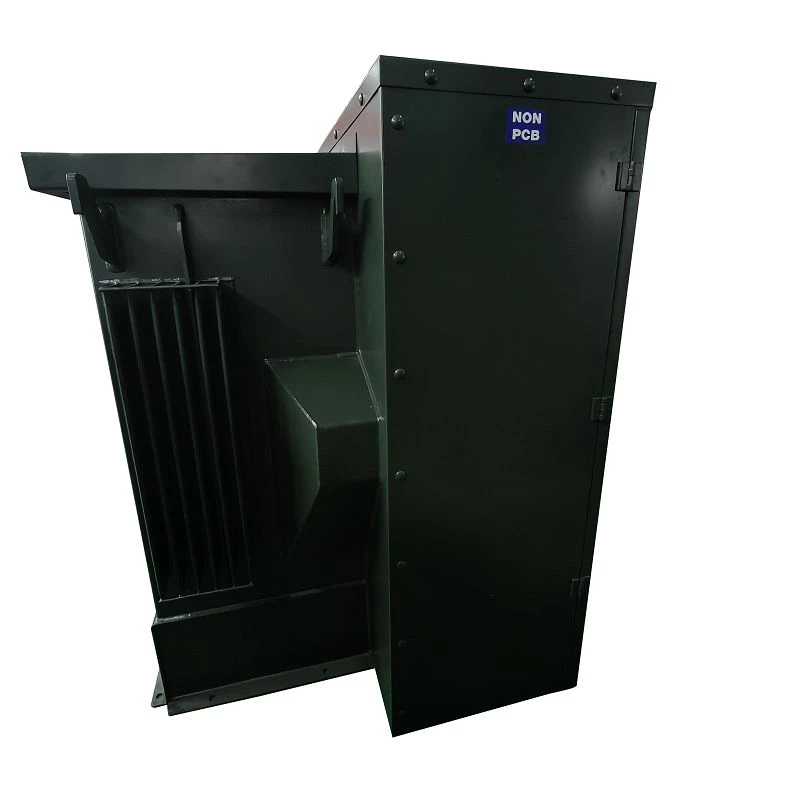

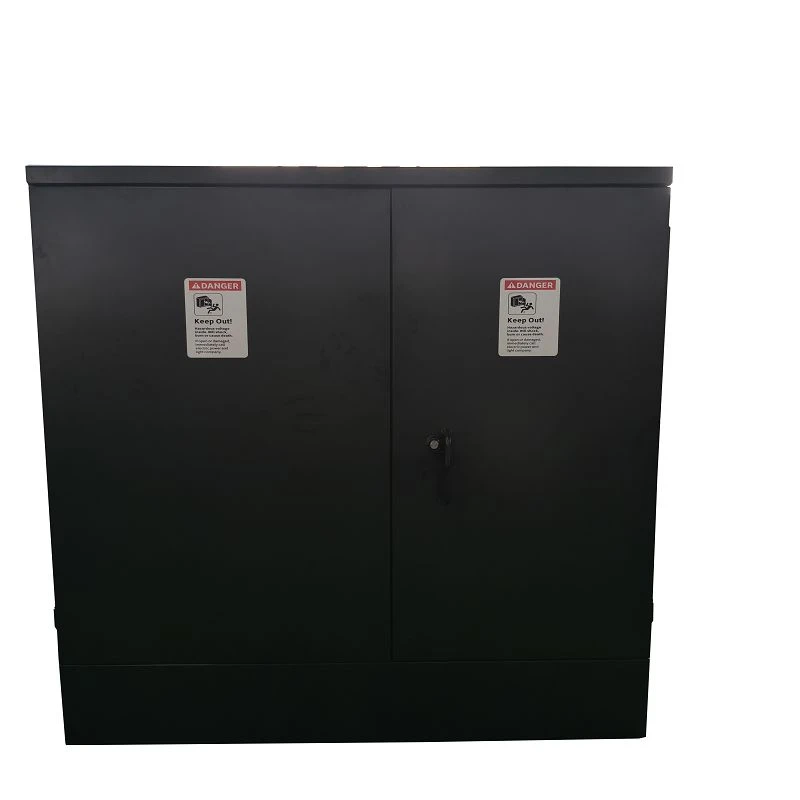

150 kVA kolmefaasiline padjandiga trafo tarniti USA-sse 2025. aastal. Trafo nimivõimsus on ONAN jahutusega 150 kVA. Kõrgepinge on 34,5D kV ±2*2,5% koputusvahemikuga (NLTC), madalpinge on 0,208Y/0,12 kV, need moodustasid Dyn1 vektorrühma.

Pad-trafod on spetsiaalselt-ehitatud välijaotustrafod, mis on ette nähtud paigaldamiseks maapinnale raudbetoonvundamentidele. Maa-aluse elektrijaotuse infrastruktuuri kriitilise komponendina teenindavad need usaldusväärselt mitmesuguseid stsenaariume, alates elamurajoonidest ja äripiirkondadest kuni tööstusparkideni.

Erinevalt post{0}}kinnitatud trafodest ei sulandu nende madala-profiiliga korpusega-diskreetsemalt linna- ja eeslinnamaastikku, vaid tõstab esile ka ohutuse ja hooldatavuse. Tugevas, võltsimiskindlas-korpuses paiknevaid trafosid pakutakse kahes peamises konfiguratsioonis: surnud-esi ja pingega-eesmine. Avalikes kohtades laialdaselt eelistatud esi{8}}variant hõlmab kõiki kõrgepinge{9}}komponente suletud, isoleeritud katetesse. See disain välistab otsese juurdepääsu pinge all olevatele elektriosadele, vähendades drastiliselt hoolduspersonali ja avalikkuse elektrilöögi ohtu. Lisaks blokeerib suletud kest tolmu, niiskuse ja võimaliku varguse, vähendades pikaajalisi hooldusvajadusi ja tagades järjepideva,{13}vaba töö.

1.2 Tehniline kirjeldus

150 kVA pad-trafo spetsifikatsiooni tüüp ja andmeleht

1.3 Joonised

150 kVA padjal monteeritud trafo diagrammi joonis ja suurus.

02 Tootmine

2.1 Tuum

SCOTECHi padjandile - monteeritud trafo südamik, mis on valmistatud suure - läbilaskvusega terasest - orienteeritud räniterasest lehtedest, kasutab täiustatud täielikult viirutatud astme - lapiühenduse tehnoloogiat. Sellel on madal magnettakistus, minimaalne pöörisvoolukadu ja vähendatud töömüra ning sellel on tugev kinnituskonstruktsioon, mis tagab pikaajalise - stabiilse jõudluse karmides välistingimustes.

2.2 Vasest maandusrihm

SCOTECH pad - paigaldatud trafo vasest maandusrihm on valmistatud kõrge - puhtusastmega elektrolüütilisest vasest, mis tagab suurepärase juhtivuse ja korrosioonikindluse. Täpselt pressitud ja kindlalt trafo korpuse ja maandussüsteemi külge kinnitatud, suunab see rikkevoolud kiiresti maapinnale, kaitstes seadmeid tõhusalt ülepingekahjustuste eest ja tagades personali ohutuse. Selle tugev konstruktsioon peab vastu karmidele välistingimustele, pakkudes usaldusväärset pikaajalist - maandusjõudlust linnajaotusrakenduste jaoks.

2.3 Roomamise kaugus

Padjakinnitusega trafo roomamiskaugus on lühim tee piki selle pukside või isolatsiooni pinda pingestatud osast maapinnani. Seda pikendatakse tahtlikult soonte või varjudega, et vältida elektrilist jälgimist ja välgatust märgades või saastunud välistingimustes, tagades ohutuse ja töökindluse.

2.4 LV Puks

Padjakinnitusega trafode nelja -ava madalpinge (LV) puksil on vasest juhtpind ja horisontaalne paigaldus, 4-M12 × 50 keevitatud tihvtid, Φ85 × Φ55 × 6 tihendusrõngas tihedaks tihendamiseks ja tihvtide kaugus on suurem või võrdne 35 mm. See talub 10 kV sageduse vastupidavuspinget, 30 kV äikeselöögi pinget, osalist tühjenemist 1,2 kV juures kuni 10 tk ja 31,25 kA/2 s lühisvoolu, 1250 N tõmbekoormusvõime ja stabiilse tööga -35 kraadist kuni {{19} kraadini.

2.5 Õli täitmisklapp

Padjakinnitusega trafode õlitäitmisventiil on paigaldatud madalpingeruumi-, mis on spetsiaalselt loodud isolatsiooniõli mugavaks süstimiseks ja täiendamiseks, et säilitada optimaalne õlitase. Sellel on usaldusväärsed tihendusmehhanismid, mis takistavad õli leket ja niiskuse sissetungimist, koos ilmastiku- ja korrosioonikindla konstruktsiooniga, mis kohandub karmi väliskeskkonnaga. Kasutajasõbralikult töötav klapp võimaldab tõhusat hooldust, tagades samal ajal trafo isolatsioonivõime ja pikaajalise töökindluse-.

03 Testimine

Padjakinnitusega trafode suhtekatsed on olulised jõudluse kontrollimise protseduurid, mis mõõdavad primaar- ja sekundaarmähiste vahelist pingesuhet. Tavaliselt viiakse see läbi tühi{0}}koormuse või nimikoormuse tingimustes täppistestimisseadmetega. Nende testide eesmärk on kinnitada, et tegelik teisendussuhe vastab kavandatud spetsifikatsioonidele, tuvastades kõik võimalikud kõrvalekalded, mis on põhjustatud mähise riketest, tootmise ebaühtlusest või töö kulumisest. Kinnitades pinge muundamise täpsust, tagavad suhtekatsed, et trafo annab stabiilse, korralikult reguleeritud võimsuse allavoolusüsteemidele, hoiab ära ühendatud seadmete liig-/alapingekahjustused ja tagab usaldusväärse töö linna jaotusvõrkudes.

04 Pakkimine ja saatmine

pakkimine

saatmine

05 Sait ja kokkuvõte

Kaasaegse linna elektrijaotuse nõudmistele vastama loodud meie plaatkinnitusega trafo ühendab endas tugeva ehituse, tõhusa jõudluse ja kompromissitu ohutuse, et pakkuda usaldusväärseid toitelahendusi äripiirkondadele, tööstusrajatistele ja elamurajoonidele. Tänu kompaktsele, ilmastikukindlale-konstruktsioonile, esmaklassilistele komponentidele (sh suure jõudlusega-südamikud, turvalised vasest maandusrihmad ja vastupidavad-madalpinge puksid) ning rangetele katsetele (nt suhte kontrollimine ja isolatsioonikontroll) tagab see stabiilse töö isegi karmides välistingimustes, minimeerides samas hooldusvajadusi. Olenemata sellest, kas see toetab võrgu laiendamist, kriitilist infrastruktuuri või igapäevast toiteallikat, on see trafo usaldusväärne vara,{5}}optimeerides energiaülekannet, vähendades seisakuid ja kohandades seda nutikate ja jätkusuutlike jaotusvõrkude muutuvate vajadustega. Valige oma elektrijaotusnõuete jaoks lahendus, mis ühendab vastupidavuse, tõhususe ja meelerahu.
