Ülevaade toitetrafost

Sep 17, 2025

Jäta sõnum

Scotich on võimutrafode globaalne juht, pakkudes kõrgeid - jõudluslahendusi, mis suurendavad tõhusust ja usaldusväärsust kogu energiasüsteemides kogu maailmas. Aastakümnete pikkuste tööstuse teadmistega ühendame innovatsiooni ja kvaliteedi, et seada trafo jõudluse uued võrdlusalused.

Meie trafod on kohandatud mitmekesistele rakendustele - alates utiliidivõrkudest kuni tööstuslike ja äriliste seadistusteni -, käsitledes ainulaadseid vajadusi nagu pingenõuded, keskkonnategurid ja ruumipiirangud. See klient - keskne lähenemine tagab, et iga seade integreerib sujuvalt mis tahes elektrivõrku.

Tugeva ülemaailmse kohalolekuga jõuavad meie Transformers miljoneid kodusid, ettevõtteid ja kriitilist infrastruktuuri, mis tõestab nende usaldusväärsust nii maapiirkondade elektrifitseerimise kui ka linnajaotussüsteemides. Juhtime innovatsioonis, kusjuures teadus- ja arendustegevuse meeskonnad suurendavad pidevalt tõhusust, vastupidavust ja ohutust -, mis sisaldab täiustatud isolatsiooni, et vähendada energiakaotust ja nutikat jälgimist ennetava hoolduse jaoks.

Jätkusuutlikkus on meie kujunduses kesksel kohal: madal puudub - koormus/koormuskaod Lõigake energiajäätmeid, kasutatakse ECO - sõbralikke materjale ja tooted on ringlussevõetavad, vastavusse viides globaalsete keskkonnaeesmärkidega. Lisaks kohaletoimetamisele pakume ööpäevaringselt pärast - müügitoetust, sealhulgas tõrkeotsingut, hooldusjuhiseid ja jõudlusauditeid, et maksimeerida kliendi investeeringuid.

Meie globaalne tootmis- ja levitamisvõrk võimaldab kiiret ja tõhusat kohaletoimetamist, järgides ranget rahvusvahelisi standardeid. Range testimine {- olekus -.

power transformer

step down power transformer

electrical transformer

30MVA 33/6,6KV|Lõuna -Aafrika 2025|Šotistik

transformer 3 phase

transformer for power

power supply transformer

100 MVA toitetrafo skeemi joonistamine ja suurus.

three phase transformer wiring diagram

wiring diagram for 3 phase transformer

4.1 südamik

Meie toitetrafo rauasüdamik kasutab kõrgeid - läbilaskvuse räni terasest lehti, kui ranget kvaliteedikontrolli, ja see on mähitud kõrgetesse - kvaliteetsetesse isoleermaterjalidesse, et tagada ohutus, stabiilsus ja väike energiatarbimine. Täiustatud tembeldamise ja laserlõikamise tehnoloogiad võetakse kasutusele kõrge - täpsuse töötlemiseks ja spetsiaalselt kujundatud lamineeritud konstruktsioon vähendab pöörisvoolukadusid energiatõhususe parandamiseks. Kujunduses on põhikuju optimeeritud nii, et see vastaks magnetilise vooluahela nõuetele, juhtides magnetilist vibratsioonimüra ja pikendades seadmete kasutust. Samal ajal kasutatakse töömüra minimeerimiseks kõige suuremal määral täiustatud summutus- ja helikindlatehnoloogiaid. Kõrge - kvaliteetsete materjalide, täiustatud protsesside, põhjaliku disaini ja põhjaliku müra vähendamise korral on tuum suurepärase jõudlusega, vastupidavuses ja töökindluses.

transformer power supply

4.2 Mööda

Scotichi toitetrafo mähised on loodud vastama rangetele elektri- ja mehaaniliste nõuetele erinevatel pingetasemetel. Kõrge - pinge (HV) mähiste jaoks võtavad nad kasutusele kas takerdunud või sisemise - sõelutud pidevad kujundused, mis on integreeritud faasi isolatsiooniga, et tagada tugev stabiilne töö.

Keskmine - pinge (MV) ja madal - pinge (LV) mähised kasutavad kõrget - tugevust või ülekantavaid juhtseadmeid, mis mitte ainult ei suurenda elektrilist jõudlust, vaid hõlbustavad ka sunnitud jahutamist temperatuuri tõusu hoidmiseks. See disain suurendab tõhusalt lühikese - vooluringi vastupidavuse võimalusele, tagades ohutuse ja pika - termini vastupidavuse.

Hulgi ehitustehnikaid -, sealhulgas põimitud, varjestatud ketta, spiraalse ja kihilise disaini - -, igaüks on kohandatud trafo konkreetsele pinge- ja impulssreitinguvajadustele. Mähiste täpsete mähiste abil pakuvad Scotuchi trafo mähised erakordset tõhusust, töökindlust ja järjepidevat jõudlust, muutes need hästi -, mis sobib töö stsenaariumide nõudmiseks

3 winding power transformer

4.3 paak

Scotichi toitetrafo paagid on konstrueeritud, kasutades kõrge - kvaliteetse roostevabast terasest või mahedast terasest, tagades tugeva rõhutakistuse ja korrosioonikindluse. Tootmisprotsess järgib rangelt spetsifikatsioonide kavandamist, kasutades lehtmetalli täpse töötlemise jaoks lõikamis- ja laserlõiketehnoloogiaid, mis suurendab keevituskvaliteeti ja järgnevate kattete adhesiooni. Keevitusoperatsioonid kasutavad argooni kaare keevitamist või varjestatud keevitamist, koos põhjaliku postituse - keevituskontrollidega -, sealhulgas visuaalsete kontrollide ja ultraheli testimise -, mis on läbi viidud, et tagada keevisõmbluse terviklikkus.

Kõrge - jõudluse tihendusmaterjalid, näiteks kummipesurid ja grafiidi tihendusrõngad, kasutatakse paagiühenduse punktides usaldusväärse tihendamise tagamiseks. Väline pind läbib anti - korrosioonravi, millel on praimerimark, millele järgneb keskkonnasõbralik ülaosa parema korrosioonikindluse tagamiseks. Kõigil pitseritel on astmeline pitseerimise disain; Sise- ja väliseid metallkomponente on ühtlaselt süvenenud ning keevisõmblused ja tihendid läbivad kolm lekkekatset (visuaalne kontroll, rõhu testimine ja vaakumtestimine), et tagada paagi standardnõuetele tihendus- ja lekkekindlus.

transformer tank

Esiteks monteeritakse HV ja LV mähised täpselt südamiku jäsemetele, millele järgneb südamiku lamineerimise virnastamine, et tagada magnetilise vooluahela terviklikkus ja struktuuriline stabiilsus. Lõpetatud aktiivne osa (südamik ja mähised) läbib seejärel põhjaliku vaakumi kuivamise, et niiskus täielikult kõrvaldada. Kuivatatud aktiivne osa langetatakse hoolikalt puhastatud paaki, kasutades spetsialiseeritud tõsteseadmeid. Järgmisena tehakse vaakumõli täitmine, et tagada isoleer õli kõrgeim puhtus. Sellele järgneb võtmetarvikute, sealhulgas pukside, radiaatorid, konservaatorite, rõhu leevendamisseadmete, marshallimiskasti jms paigaldamine.

OLTC

Air Breather

1. peakonservaatori õhutõrje

Filtreerib konservaatorisse siseneva õhku, et vältida niiskuse ja tolmu sisenemist trafosse. Sisaldab tavaliselt ränidioksiidi geeli (värv -, mis näitab Descanti), mis muudab värvi küllastumisel ja nõuab perioodilist asendamist.

Air Release and Draining Device

Kasutatakse Buchholzi relee sees lõksus oleva õhu või väikeste õlide vabastamiseks, tagades täpse töö.

BCT Junction Box

3. BCT ristmikarp

Ühenduskast puksvoolu trafode (BCTS) jaoks, mis edastab voolu signaale kaitse- või mõõtmisseadmetele.

Bottom Draining and Filling Valve

4. alumine tühjendamine ja täiteklapp

Asub trafopaagi allosas, mida kasutatakse vana õli tühjendamiseks, uue õli täitmiseks või sette eemaldamiseks hoolduse ajal.

Buchholz Relay

5. Buchholz relee

Konservaatori ja paagi vahelise torusse paigaldatud see tuvastab sisemised rikked (nt ülekuumenemise või kaarega). Käivitab häire või reisi gaasi kogunemise või ebanormaalse õlivoolu ilmnemisel.

Butterfly Valve

6. liblikaklapp

Isoleerib trafopaaki jahutussüsteemidest (nt radiaatorid), võimaldades komponentide eemaldamist hoolduse ajal õli täielikult tühjendamata.

Conservator

7. konservaator

Õlimahu muutused, mis võtavad vastu temperatuuri kõikumiste tõttu, tasakaalustamispaak, tasakaalustades rõhku hingamise kaudu.

Control Box

8. Juhtkast

Elektrikapi korpuse kaitse, seire- ja juhtimisahelad, sealhulgas temperatuurikontrollerid ja ventilaatori töömoodulid.

Cooling Fans

9. jahutusventilaatorid

Kasutatakse sunnitud - õhujahutatud (ONAF) trafodes radiaatori jahutuse suurendamiseks, mis on tavaliselt aktiveeritud temperatuurisignaalide abil.

Cooling Radiators

10. Jahutusradiaatorid

Hajutage trafo õlist loodusliku konvektsiooni või sunniviisilise õhuvoolu kaudu, mis koosneb mitmest viimistletud torust.

transformer core

11. südamik

Trafo magnetiline vooluahel, mis on valmistatud lamineeritud räni terasest, et vähendada pöörisvoolukadusid. Peab olema üksik - punkt maandatud, et vältida indutseeritud pingeid.

Earthed Terminal for Core

12. Maaga terminal südamiku jaoks

Tagab südamiku usaldusväärse maandamise, et vältida ujuvaid potentsiaali ja tühjendusi.

High-Voltage Neutral Point Bushing

13. kõrge - pinge neutraalne punkt puks

HV mähise neutraalse punkti puks, mis võib impedantsi kaudu otse maandada või maandada.

HV Bushing

14. HV puks

Isoleeritud puksid HV mähiste jaoks, mis on loodud taluma süsteemi pinget ja turvalisi juhtseadmeid.

Jacking Pad

15. tungrauapadi

Transformeri aluse tugevdatud punktid tõstmiseks paigaldamise või transpordi ajal.

Ladder with Safety Guard

16. redelitohutusvalvur

Pakub hoolduspersonalile ohutut juurdepääsu, mis on tavaliselt varustatud anti - sügisestega.

Leak-Proof Ball Valve

17. leke - tõend kuuliklapp

Nafta- või gaasisüsteemide tihendusventiil, tagades lekke - tasuta töö.

Lifting Stud

Trafopaagi või komponentide tõstmispunktid, mis on mõeldud standardse kandevõime tagamiseks.

LV Bushing

19. lv puks

Isoleeritud puksid LV -mähiste jaoks, mis sarnaneb struktuuriga HV puksidega, kuid millele on hinnatud alumist pinget.

Manhole

20. Kaevu

Personali pääsupunkt sisenemiseks trafopaaki kontrollimiseks või hooldamiseks.

Marshalling Box

21. marshalling kast

Sekundaarse juhtmestiku ristmik kast, hõlbustades ühenduste kaitse, mõõtmis- ja juhtimissignaale.

Motor Drive Unit

22. Mootori ajami seade

- mootoriga mehhanism koorma koputajate (OLTC), võimaldades kaug- või automaatse pinge regulatsiooni.

Nameplate

23. nimesilt

Metallplaat, millel on trafo parameetrid (nt nimivõimsus, pinge, vool, impedants).

Oil Level Indicator with Contact for Conservator

24. Konservaatori kontaktiga õli taseme indikaator

Jälgib õli taset ja käivitab häired, kui tase on liiga kõrge või liiga madal.

Oil Temperature Indicator with Contact

25. Õli temperatuuri näitaja kontaktiga

Mõõdab õli ülemist temperatuuri ja aktiveerib ülekuumenemise korral jahutussüsteeme või häireid.

On-Load Tap Changer

26.

Reguleerib trafo suhte koormuse all väljundpinge stabiliseerimiseks, hõlmates mehaanilisi lülitus- ja kaarejuhtimismehhanisme.

Pressure Relief Device

27. Surve leevendamise seade

Vabastab sisemiste tõrgete ajal kiiresti liigse rõhu, et vältida paagi rebenemist.

Sampling Valve

28. prooviklapp

Kasutatakse õliproovide kogumiseks lahustatud gaasi analüüsiks (DGA) või dielektrilise tugevuse testimiseks.

Tank

29. paak

Peamine korpus, mis asub südamiku, mähiste ja isoleerõliga, mis on ette nähtud siserõhu ja korrosiooni takistamiseks.

Terminal Box

30. Terminali kast

Suletud kast väliste elektriühenduste jaoks, mille keskkonnale sobib sissetungi kaitse (IP).

The Conservator of OLTC

31. OLTC konservaator

Eraldi konservaator, mis on pühendatud OLTC õli laienemisele ja tihendamisele, sõltumata peakonservaarist.

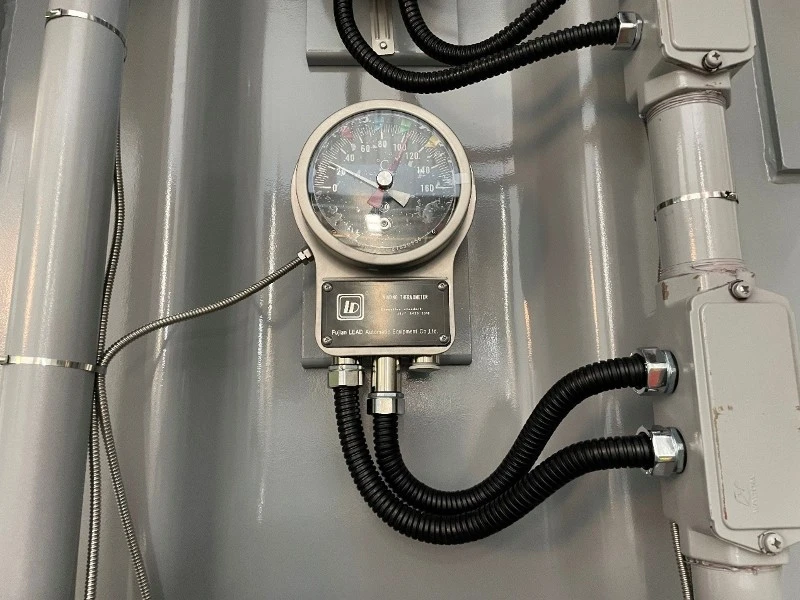

Winding Temperature Indicator with Contacts

32. Kontaktidega mähise temperatuuri indikaator

Mõõdab leviala temperatuuri (termilise simulatsiooni või kiudoptika kaudu) ja käivitab ülekuumenemise korral häired või reisid.

transformer Winding

33. Mööda

Energiaülekande eest vastutavad juhtivad mähised (HV ja LV).

Power Generation and Transmission

1. elektritootmine ja käigukast

Edastamiseks pinge suurendamine:

Elektrijaamades (nt termiline, hüdro-, tuul või päikeseenergia) tootvad generaatorid suhteliselt madalatel pingetel (tavaliselt 11 kV kuni 33 kV). Jõutrafodüles astumaSee pinge Ultra - kõrgele tasemele (nt 132 kV, 220 kV, 400 kV või isegi 800 kV) pikaks - kaugülekandeks. Suuremad pinged vähendavad voolu, minimeerides ülekandeliinide takistuse tõttu energiakadu.

Põlvkonna allikate ühendamine:

Transformerid integreerivad taastuvenergia allikad (nt tuulepargid, päikesepargid) ruudustikku. Näiteks väljuvad päikeseenergia muundurid madala - pinge vahelduvvoolu vahelduvvoolu vahelduvvoolu, mille trafod suurendavad ülekandeliini pinget.

Distribution Networks

2. jaotusvõrgud

Lõppkasutajatele pinge alla astumine:

Pärast pikka - kaugülekannet ulatub kõrge - pinge elektrienergianialajaam, kus jõutrafodalla astumaPinge keskmise tasemeni (nt 33 kV, 11 kV) levitamiseks kohalikesse piirkondadesse (linnad, linnad või tööstustsoonid).

Edasi pinge vähendamine tarbijate jaoks:

Väiksemad jaotustrafod (paigaldatud postidele või alajaamadesse) astuvad keskmise pinge alla madalate pingeteni (nt 230 V või 400 V), mis sobib elamu-, äri- ja väikeseks tööstuslikuks kasutamiseks.

Industrial Applications

3. tööstuslikud rakendused

Rasked tööstusharud:

Sellised tööstusharud nagu teras, kaevandamine ja tootmine kasutavad kõrgeid - toitemasinaid (nt mootorid, ahjud), mis vajavad sageli konkreetseid pingeid (kõrgem või madalam kui ruudustiku toiteallikas). Toitetrafod reguleerivad pingeid vastavalt seadme nõuetele, tagades tõhusa töö.

Elektrolüüs ja metallurgia:

Sellised protsessid nagu alumiiniumist sulatamine või elektroplaanimine vajavad suuri voolusid madalatel pingetel. Transformerid astuvad kõrgete pingetega, et saada vajalik madal - pinge, kõrge - vooluvarustus.

Commercial and Residential Sectors

4. äri- ja elamusektorid

Elamurajoonid:

Pole - paigaldatud või padi - paigaldatud jaotus Transformerid (toitetrafo tüüp) tarnib madala - pinge elektrienergia kodudele, korteritele ja väikestele hoonetele, toiteseadmetele, valgustusele ja elektroonikale.

Ärihooned:

Kaubanduskeskused, kontorid ja haiglad kasutavad trafosid energiat suurtes rajatistes, tagades HVAC -süsteemide, liftide ja meditsiiniseadmete stabiilse pinge.

Renewable Energy Integration

5. Taastuvenergia integreerimine

Tuulepargid: Tuuleturbiinide muutuv vahelduvvool teisendatakse etapi - üles -trafode (Turbiini kohta või kesk alajaamade juures) abil, et need sobiksid ruudustiku ülekandepingete jaoks tõhusa ruudustööda {- in.
Päikeseelektrijaamad: madala - päikesepaneelide pinge alalisvoolu alalisvool teisendatakse muundurite abil vahelduvvooluks, seejärel astub see üles trafode kaudu võre või kohaliku jaotusvõrguühenduse jaoks.
Hüdroenergia ja geotermilised taimed: Nagu tavalised elektrijaamad, kasutavad nad trafosid, et astuda edastamiseks genereeritud pinget.

data center

6. andmekeskus

Astuge kõrgele - pingepuhast (nt 10kV) kuni keskmise/madala pingega (nt 400 V) UP -de, serverite ja jahutussüsteemide jaoks.
Luba üleliigsed seadistused, et vältida katkestusi, kui üksus ebaõnnestub, tagades kõrge saadavuse.
Pakkuge isoleerimine kaitstundlikele seadmetele võrgusisese häirete, näiteks harmooniliste või tõusude korral.
Jagage koormused mitme ühiku üle, et vältida ülekoormust ja suurendada tõhusust.
Integreeruge varundusvõimsusega (generaatorid, akud) sujuva vahetamise jaoks voolu tõrgete ajal.

Tabel 1.Produkti ulatus

standard	IEC, ANSI, IEEE, CSA või AS
Suurus (KVA)	Kuni 240 MVA
Pinged	Saadaval Δ või Y konfiguratsioonis
Kõrgepinge	Kuni 230kV
Hv bil	Kuni 900kV Bil
Sagedus	50/60 Hz
Jahutusklass	Onan, Knan, Onaf, Knaf, ofwf, ofAf, ODWF
Kohaldatav stseen	Sobib sise- ja välirakenduseks
Ümbritsev temperatuur	-50 kraadi ~ 40 kraadi
Suhteline õhuniiskus	Ümbritseva õhu suhteline õhuniiskus peaks olema alla 93%
Kõrgus	Vähem või võrdne 1000m
Maksimaalne tuule kiirus	Vähem või võrdne 35 m/s
Maavärina kiirendus	Horisontaalne kiirendus, mis on väiksem või võrdne 0,3 g
Vertikaalne kiirendus	Vähem või võrdne 0,15 g
Eritingimused	Kohandatud tooted on saadaval

Tabel2. Nõuded ja testid erinevate trafode kategooriate jaoks, mis põhinevad kõrgeima pingemähise UM -il

	Um vähem või võrdne 72,5 kV	72,5 kV		Um> 170 kV
Isolatsioon	Vormiriietus	Vormiriietus	Non - ühtlane	Ühtlane ja mitte - ühtlane
Liini klemmide täislaine välk test (LI)	Tüüp	Rutiin	Rutiin	Ei kohaldata (kuulub LIC -is)
Line klemmide tükeldatud laine välgutesti (LIC)	Eriline	Eriline	Eriline	Rutiin
Neutraalsete klemmide välkkiire test (LIN)	Eriline	Eriline	Eriline	Eriline
Line terminali (SI) impulssitesti vahetamine	Ei kohaldata	Eriline	Eriline	Rutiin
Rakendatud pinge test (AV)	Rutiin	Rutiin	Rutiin	Rutiin
Indutseeritud pinge vastupidavuse test (IVW)	Rutiin	Rutiin	Rutiin	Ei kohaldata
Indutseeritud pingetesti PD mõõtmisega (IVPD)	Eriline^a	Rutiin^a	Rutiin^a	Rutiin
Line terminali vahelduvvoolu pinge test (LTAC)	Ei kohaldata	Eriline	Rutiin^b	Eriline
Lisajuhtmestiku isolatsiooni test (AUXW)	Rutiin	Rutiin	Rutiin	Rutiin
^aIVW -testi nõudeid saab lisada IVPD testi, nii et on vaja ainult ühte testi. ^bSelle trafode kategooria LTAC -testi saab asendada lülitusimpulss testiga tootja ja ostja vahelise kokkuleppega.

Rutiinsed testid

1. Mühise otsene mõõtmine vastupanu

2. pinge suhte mõõtmine ja faasi nihke kontroll

3. Pingesuhte ja vektorgrupi kontrollimine

4. Impedantsi pinge ja koormuse kadude mõõtmine

5. Lühikese - ahela impedantsi mõõtmine

6. NO - koormuse kaotus ja - koormusvoolu mõõtmine

7. Dielektriliste rutiintestide testid

8.Ratio kõigil ühendustel ja koputage positsioonidel

9. VÄLJAS

10. rakendatud pingetesti

11. indutseeritud pinge talub testi PD mõõtmisega (IVPD)

12. Tihendi test

13.Magnetiline tasakaalu test

Tüüpi testid

1. dielektriliste tüüpi testid

2. temperatuur - tõusutest

3. testid - laadimisel koputage - muutjate

4. välgu impulssitest

5. õlilekke test

6.Dünaamiline lühistesti

Spetsiaalsed testid

1. dielektrilised spetsiaalsed testid

2. mahtuvuste mähiste määramine - - Maa ja mähiste vahel

3. Mööduvate pinge ülekandeomaduste määramine

4. null - järjestuse impedants (s) mõõtmine

5. Helitasemete määramine

6. NO - koormusvoolu harmoonia mõõtmine

7. Ventilaatori ja õlipumba mootorite poolt võetud võimsuse mõõtmine

8. isolatsiooni takistus ja imendumissuhe mõõtmine

9. Hajumistegurite mõõtmine ja puksi mahtuvus

10. Keha peamise hajumisteguri ja mahtuvuse mõõtmine

11. voolu trafo mõõtmine

12.

13. Line terminali vahelduvvool talub pingetesti (LTAC)

14. Sagedusreaktsiooni mõõtmine

15. Lisajuhtmestiku isolatsioon (AUXW) 7/8/2025

* Mis tahes spetsiaalset testi saab korraldada kliendi erinõuetel.

Katsearuanne

• Täitke IEC - nõuetele vastavad aruanded koos valikulise rasva video või tunnistajate testimisega

transformer testing types

transformer test

Kõrge - jõudlusmaterjalid (amorfsed sulamid/räni terased südamikud) ja optimeeritud elektromagnetiline disain vähendavad - koormuse ja koormuse kadusid, ületades98% efektiivsus(vastavusIEC, IEEE, CSA ja muud standardid).

Rangelt testitud (välk impulss, osaline tühjendus) koos30+ aasta eluiga;; Vaakumõli keelekümblus ja korrosioon - vastupidav konstruktsioon tagab stabiilsuse äärmuslikes tingimustes.

Täielikult kohandatavpinge (11KV - 500KV), võimsus (10KVA - 500MVA)ja disainilahendused (kuiv - tüüp, autotransformerid, avamere tuulemudelid) tööstuslike, taastuvenergia ja võrgurakenduste jaoks.

IoT - lubatudreaalne - aja jälgimine(temperatuur, vibratsioon, õlitase) jaennustav hooldus;; valikulineOLTCja automaatne pinge reguleerimine.

Jätkusuutlikud materjalid (Ester - põhinevad õlid, vaigu - valatud kuivad tüübid) vähendage keskkonnamõju;müratase, mis on väiksem või võrdne 55dB -gaja tulekahju - ohutu kujundus.

Sertifitseeritud (CE, UL, CSA, ROHS) ülemaailmsete turgude jaoks; Kiire kohaletoimetamine (15-päevased kiireloomulised tellimused) ja 24/7 tehniline tugi.
